[Tutorial] Ajustando O Ponto De Ignição

#11 Membro offline   LEO

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 06-January 06
  • Gender:Male
  • Location:Osasco - SP
  • Estado:

Postou 10 December 2008 - 04:37 PM

pra complementar o tutorial eu tirei umas fotos ...

primeiro vc tem q afrouxar ou retirar o esticador da corrente de comando, q fica logo abaixo do carburador

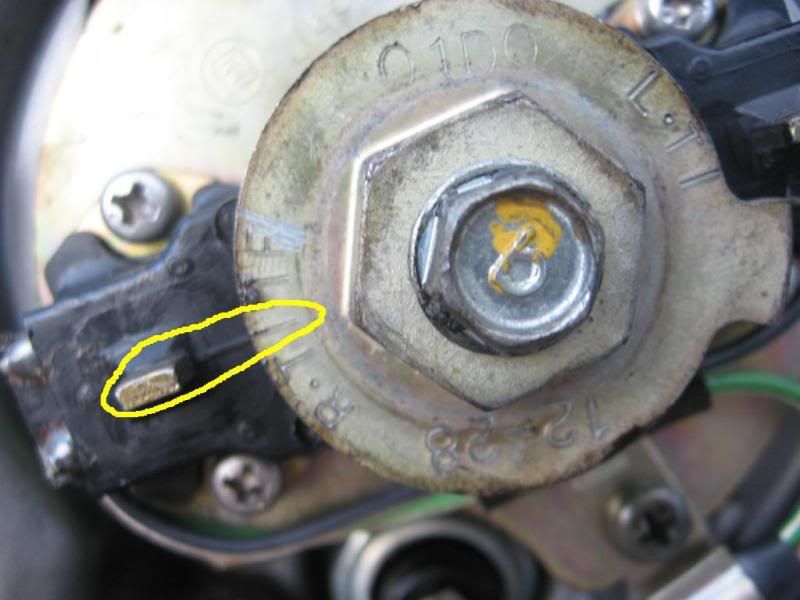

aqui é a marca no pulsador, ele fica do lado direito da moto debaixo daquela tampinha redonda pequena, vc tem q deixar ele nessa exata posição, tira a vela do lado direito e enfie uma chave de fenda no buraco da vela, ela vai baer no pistão , se o pistão estivar na parte de cima, está na posição certa, se o pistão estiver embaixo, vc tem q girar motor até ele chegar na mesma marca mostrada na foto, mas com o pistão na parte mais alta

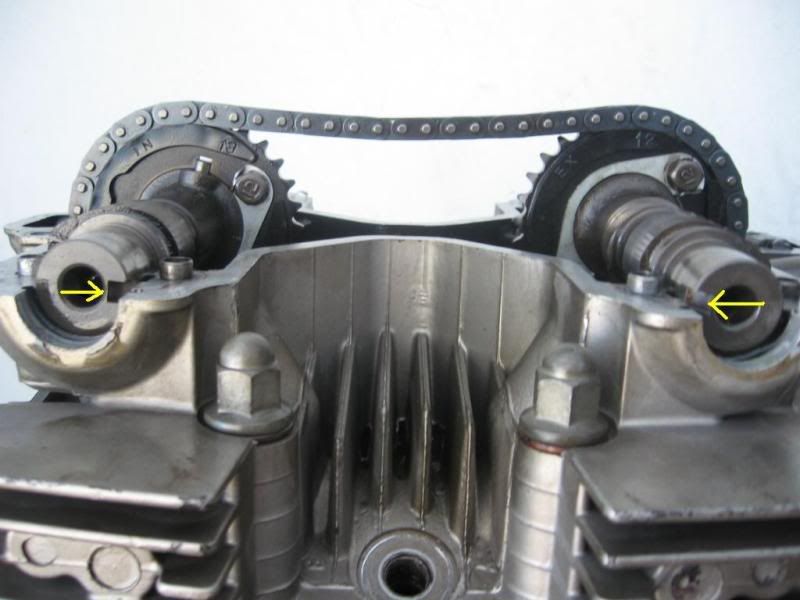

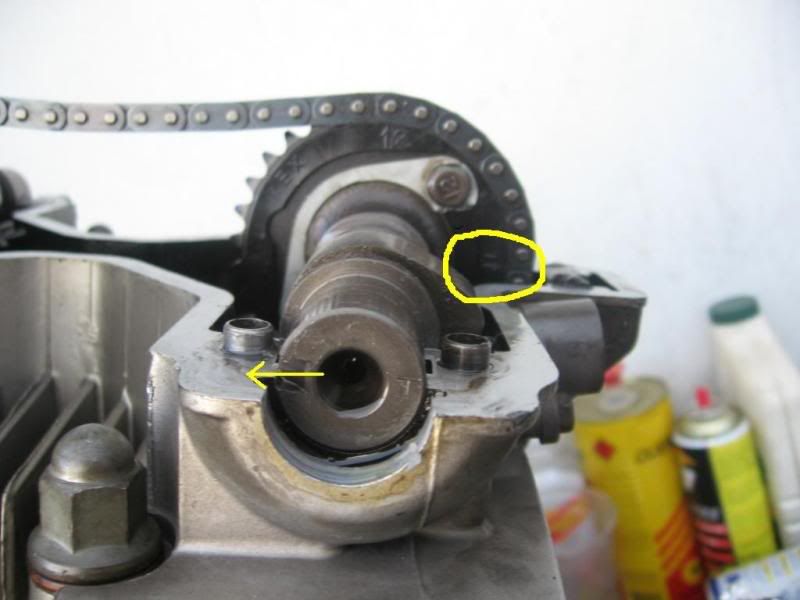

então vc alinha o eixo do comando de escape, q é o da frente da moto, ele tem um seta, eu circulei mas ñ sei se vai dar pra ver..ela tem q estar apiontando exatamente pra frente, e o corte na extremidade do eixo tem q estar reto tb, comomostra a seta...

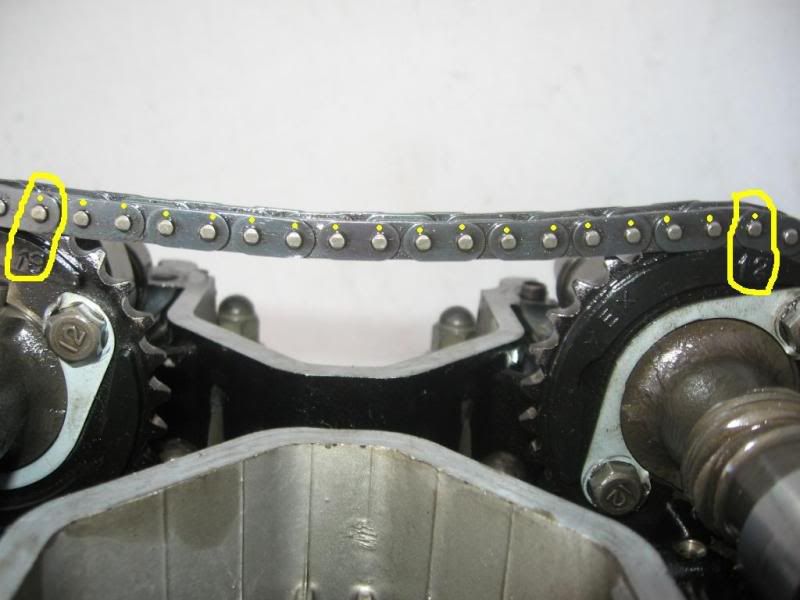

feito isso, vc coloca o eixo do oomando de admisão. Vc encaixa ele na corrente de modo q existam 18 pinos da corrente de comando entre as setas indicadoras....ou seja, o comando de escape vai estar imóvel, conte o primeiro pino da corrente indicado pela seta e qdo chegar no 18º vc alinha com a seta do comando de admissão..na foto mostra isso


feito isso, é nessa posição q eles vão ficar....


aí é só colocar os mancais dos comandos e apertar com 1kg de torque

#12 Membro offline   Relampago_Macqueen

  • Bandit 1250S
  • PipPipPipPip
  • Grupo: Members
  • Cadastrado: 03-April 08

Postou 10 December 2008 - 10:15 PM

detalhe é que quando tá tudo montado, o eixo de exaustão fica empurrando uma das vávulas de escape ( a esquerda ) e pra vc manter o eixo de escape na posição para então colocar o eixo de admissão no lugar é um belo trampinho

as fotos ficaram perfeitas LEO

belo tutu

#13 Membro offline   WELL

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Members
  • Cadastrado: 25-March 08
  • Gender:Male
  • Location:Jundiai - SP
  • Estado:

Postou 11 December 2008 - 11:29 AM

essa corrente parece seca, a bomba de oleo nao lubrifica ela nao, ou eh pq vc tava montando a moto???
ImagemImagem

#14 Membro offline   LEO

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 06-January 06
  • Gender:Male
  • Location:Osasco - SP
  • Estado:

Postou 11 December 2008 - 11:57 AM

tava montando né mané

#15 Membro offline   WELL

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Members
  • Cadastrado: 25-March 08
  • Gender:Male
  • Location:Jundiai - SP
  • Estado:

Postou 11 December 2008 - 12:28 PM

mas eu perguntei se essa porra eh lubrificada pela bomba??? entende seu imbécil?

aliaz onde fica a bomba de oleo da GS?
ImagemImagem

#16 Membro offline   Relampago_Macqueen

  • Bandit 1250S
  • PipPipPipPip
  • Grupo: Members
  • Cadastrado: 03-April 08

Postou 11 December 2008 - 12:42 PM

QUOTE(LEO @ Dec 11 2008, 11:57 AM) <{POST_SNAPBACK}>
tava montando né mané



QUOTE(WELL NEW GS500 @ Dec 11 2008, 12:28 PM) <{POST_SNAPBACK}>
mas eu perguntei se essa porra eh lubrificada pela bomba??? entende seu imbécil?

aliaz onde fica a bomba de oleo da GS?



oloko eu to vendo isso mesmo ou é miragem ?????

que isso meu... olha os hormônios

depois de tantos amores vão resolver no tapa agora???

#17 Membro offline   LEO

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 06-January 06
  • Gender:Male
  • Location:Osasco - SP
  • Estado:

Postou 11 December 2008 - 01:57 PM

WELL...... seu bicha fia da puta...gaúcho do caraio

#18 Membro offline   Berlindo

  • Four Team
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 28-November 06
  • Gender:Male
  • Location:Campinas/SP
  • Estado:

Postou 11 December 2008 - 02:00 PM

Well, na foto do motor aberto q o LEO fez, tem a parte de baixo do motor da GS, um copo na estampa do motor por baixo, parte de cima do carter. Ela fica alí, o LEO já tinha rancado ela fora nessa foto:




#19 Membro offline   LEO

  • Piloto de MotoGP
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 06-January 06
  • Gender:Male
  • Location:Osasco - SP
  • Estado:

Postou 11 December 2008 - 02:40 PM

a bomba ñ é alí Berlindo..ela fica do lado direito do motor...atrás da embreagem

#20 Membro offline   Berlindo

  • Four Team
  • PipPipPipPipPipPipPip
  • Grupo: Moderador
  • Cadastrado: 28-November 06
  • Gender:Male
  • Location:Campinas/SP
  • Estado:

Postou 11 December 2008 - 07:28 PM

Não??? Ué o q fica alí, com uma tela na boca, vai parafusado nesse copo?
